嵌入式读写模块
JMY626
- 下载图片

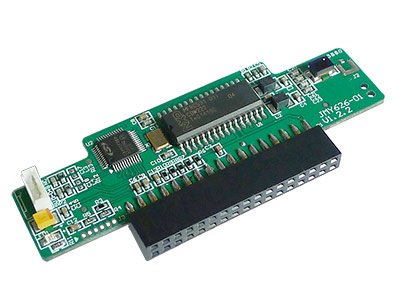

- ● JMY626
-
产品简介
JMY626 读写模块是为解决身份证读卡器有效兼容其他非接触 IC 卡的支持，使用一个天线分时读取多种 IC 卡。JMY626 读写器完全按照《居民身份证验证安全控制模块接口技术规范》（GA467-2004），在此基础上扩展了其他协议的卡片，设备支持 MIFARE 1K/4K/mini，MIFARE Ultralight，ISO14443A/B非接触 CPU卡等多种非接触式 IC 卡操作。
- 性能指标
- ● 射频基站：NXP MF RC531 / CL RC632
- ● 工作频率：13.56MHz
- ● 射频标准：ISO14443A； ISO14443B； ISO15693
- ● 防冲突能力：全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡
- ● 自动寻卡：支持，默认关闭，可设定默认状态
- ● 供电电压：DC 5V（±0.5V）
- ● 接口：UART，USB HID（在订货时选定）
- ● 通讯速率：
- UART： 9600bps ~ 115200bps（默认）
- USB： USB 2.0 HID
- ● 最大指令长度：2400字节
- ● 接口电平：UART: 3.3V（TTL 电平，5V 兼容）
- ● 最大静态功耗： 150mA
- ● 读卡距离： 100mm（与卡片和天线设计有关）
- ● 外形尺寸：79mm*23mm*4.5mm
- ● 重量：约20g
- ● 工作温度：-25 ~ +85 ℃
- ● 储存温度：-40 ~ +125 ℃
- ● ISP：支持
- ● RoHS：支持
| 资料下载 | |
JMY626说明书(PDF) |
|
二代证与IC卡兼容读写模块通用技术手册(PDF) |
|
| 例程下载 | |
SDK及 样例代码(RAR) |
|
| 模块测试软件下载 | |
TransPort(RAR) |
|
| 型号 | JMY626C | JMY626H | |||||||||||||||||||||||||||
| 射频基站 | RC531 | RC632 | |||||||||||||||||||||||||||
| 接口 | UART（在订货时选定），USB HID | ||||||||||||||||||||||||||||
| 通讯命令长度 | 2400字节 | ||||||||||||||||||||||||||||
| 非接触标准 |
|
|
|||||||||||||||||||||||||||
| 读卡距离 | 100mm | ||||||||||||||||||||||||||||
| GA467-2004通讯协议(带扩展) | 是 | ||||||||||||||||||||||||||||
| 可操作卡型 |
|
|
|||||||||||||||||||||||||||
