嵌入式读写模块
JMY6281
- 下载图片

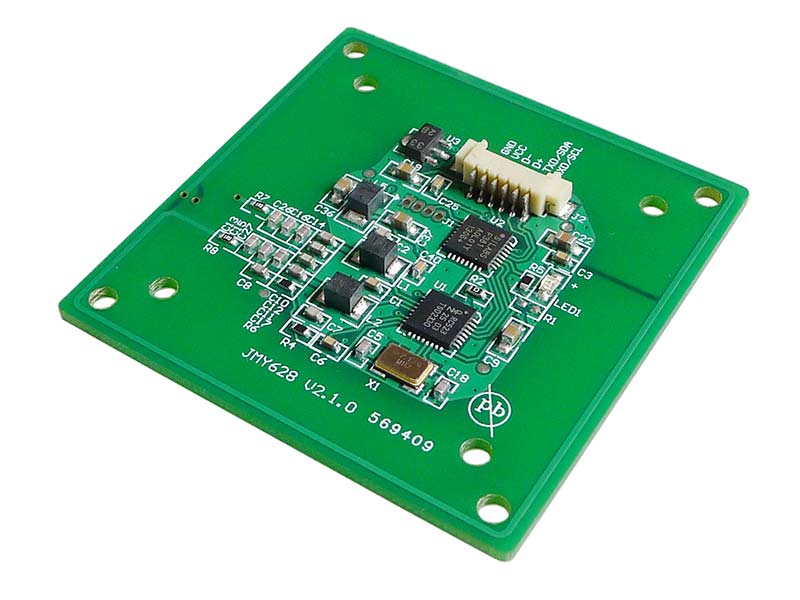

- ● JMY6281
-
产品简介
JMY6281 是一个由用户发送命令，对非接触 IC 卡进行读写操作的一个模块式电路。
JMY6281 的射频天线与模块采用一体式设计，射频电路与天线之间使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好的稳定性。
JMY6281 功能非常多，支持多种非接触 IC 卡国际标准，支持多家不同供应商的卡片。设计者对非接触 IC 卡的命令进行了分类整合，因此用户对模块发出的命令相对简单，但是却能完成对各种非接触 IC 卡的全面操作。
JMY6281支持全功能的NFC，其中包括卡模式和点对点模式。点对点模式中的主动模式和被动模式同样被支持。
JMY6281 的射频天线与模块采用一体式设计，射频电路与天线之间使用阻抗分析仪调整以匹配阻抗，能达到非常好的读写性能和非常好的稳定性。
JMY6281 功能非常多，支持多种非接触 IC 卡国际标准，支持多家不同供应商的卡片。设计者对非接触 IC 卡的命令进行了分类整合，因此用户对模块发出的命令相对简单，但是却能完成对各种非接触 IC 卡的全面操作。
JMY6281支持全功能的NFC，其中包括卡模式和点对点模式。点对点模式中的主动模式和被动模式同样被支持。
- 关键特点
- ● 同时支持 UART（或 IIC）和 USB HID 接口
- ● 一体化天线，一致性好
- ● 轻薄的物理尺寸
- ● 二代证 UID读取
- ● 对 T=CL 的卡片支持完善，支持 FSDI=8，可以收发超过 256 字节的 APDU
- 性能指标
- ● 射频基站：CV520/FM17580， PN512
- ● 工作频率： 13.56MHz
- ● 支持的标准： ISO14443A，ISO14443B，NFC
- ● 数据存储 FLASH: 512 Bytes
- ● 防冲突能力：全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡
- ● 自动寻卡：支持，默认关闭，可设定默认状态
- ● 供电电压：DC 5V（±0.5V）
- ● 接口：USB HID和 UART（或 IIC，在订货时选定）
- ● 通讯速率：
- IIC 最大 400Kbps
- UART 19200bps / 9600bps / 38400bps / 57600bps / 115200bps
- USB USB 2.0 HID
- ● 最大指令长度：
- JCP04 253 字节
- JCP05 510 字节
- ● 接口电平：UART/IIC：3.3V（TTL 电平，5V兼容）
- ● 最大静态功耗：100mA
- ● 读卡距离：50mm（MIFARE One 典型距离，与卡片品质有关）
- ● 尺寸：50.0mm * 50.0mm * 5.0mm
- ● 重量：约 20 克
- ● ISP：支持
- ● RoHS：支持
- ● 工作温度：-25 ~ +85 ℃
- ● 储存温度：-40 ~ +125 ℃
| 型号 | JMY6281A | JMY6281C（停产） | JMY6281N | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 射频基站 | CV520/FM17580 | MF RC523 | MF PN512 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 接口 | IIC、UART 或 USB HID（在订货时选定） | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 非接触标准 | ISO14443A |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 可操作卡型 |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
