嵌入式读写模块
JMY6802
- 下载图片
- ● JMY6802
-
产品简介
JM6802 是低成本的用于支付系统的非接触 IC 卡读写模块，支持 RS232C 或 UART 接口，该模块的设计参照了 EMV2000、EMV2010、PBOC 2.0和 PBOC 3.0的标准，在支付系统中的应用是非常可靠的。JMY6802 支持的卡片种类和功能不多，但可以在支付系统应用中代替早期的 JMY680 和现役的JMY6801。
- 关键特点
- ● 低廉的价格
- ● 超出业界平均水平的稳定性
- ● 工业接线端子
- 性能指标
- ● 射频基站：CV520；PN512
- ● 工作频率： 13.56MHz
- ● 支持协议： ISO14443A，ISO14443B
- ● 防冲突能力： 全功能防冲突，可以同时处理多张卡，可设定为只处理单张卡
- ● 自动寻卡： 支持，默认关闭，可设定默认状态
- ● 供电电压： DC 5V（±0.5V）
- ● 接口： UART 或 RS232C（在订货时选定）
- ● 通讯速率：19200bps
- ● 最大指令长度： JCP04 253 字节
- ● 接口电平： UART： 3.3V（TTL 电平，5V兼容）
- ● 最大静态功耗：
- 工作模式： 100mA
- Idle 模式： 100uA
- ● 读卡距离： 大于60mm（MIFARE 1K，典型操作距离，与卡片设计和品质有关）

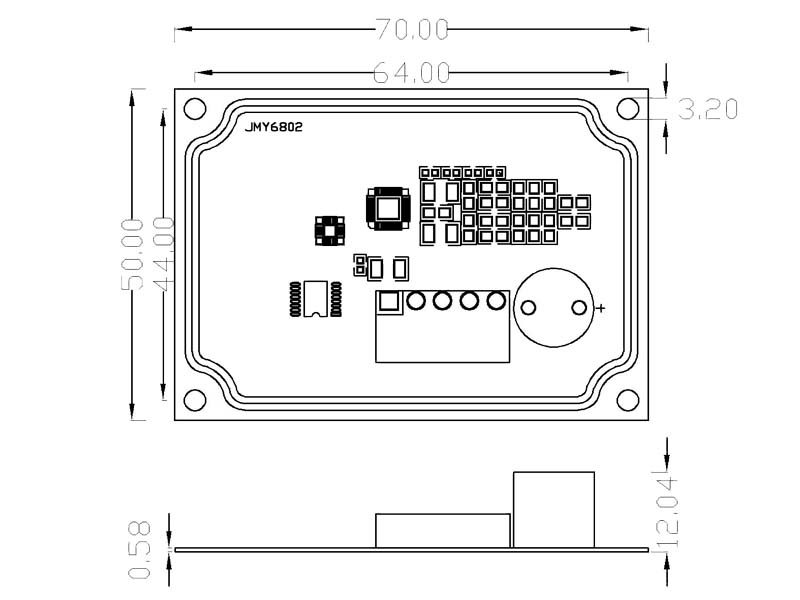

- ● 尺寸： 70mm*50mm*10.6mm
- ● 重量： 约20g
- ● 工作温度： -25 ~ +85 ℃
- ● 储存温度： -40 ~ +125 ℃
- ● ISP： 支持
- ● RoHS： 支持
| 资料下载 | |
JMY6802说明书(PDF) |
|
JMY600系列读卡模块通用技术手册(PDF) |
|
| 模块测试软件下载 | |
TransPort (RAR) |
|
| 型号 | JMY6802M | JMY6802A | JMY6802C | |||||||||||||||||||||||
| 射频基站 | CV520 | PN512 | ||||||||||||||||||||||||
| 非接触标准 | ISO14443A |
|
||||||||||||||||||||||||
| 接口 | UART 或 RS232C（在订货时选定） | |||||||||||||||||||||||||
| 指令长度 | 253 字节 | |||||||||||||||||||||||||
| 读卡距离 | 大于 60mm（MIFARE 1K，典型操作距离，与卡片设计和品质有关） | |||||||||||||||||||||||||
| 可操作卡型 |
|
|
|
|||||||||||||||||||||||
